Всем привет. Решил я себе сделать своими руками датчик включения света. Аналогичным образом у меня дома работает комнатное освещение. Если в комнате светло то специальный блок считает, сколько людей вошло и вышло из комнаты и не включает свет, когда это не нужно. Когда в комнате достаточно потемнеет, свет включается. И Аварийное освещение также от аккумулятора…

Вот сам датчик. Очень маленький.

a550a72s-960

ad50a72s-960

Датчик света работает от 12 вольт.

Назначение устройства — датчик света с регулируемым гистерезисом по освещенности и по времени.

Принцип работы:

Если освещение ниже чем Х — свет автоматом включится через период времени T.
Если освещение достигло Y, то свет выключится через время Т.


Если датчик был засвечен-затемнен на время меньшее чем Т при востановлении реальной освещенности, таймер обнулится до следующей такой ситуации. При включении зажигания он автоматически определит уровень освещенности и включит свет или не включит без задержки Т.

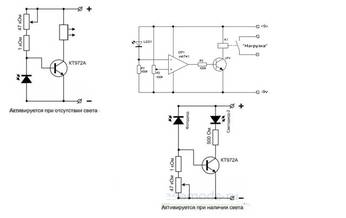

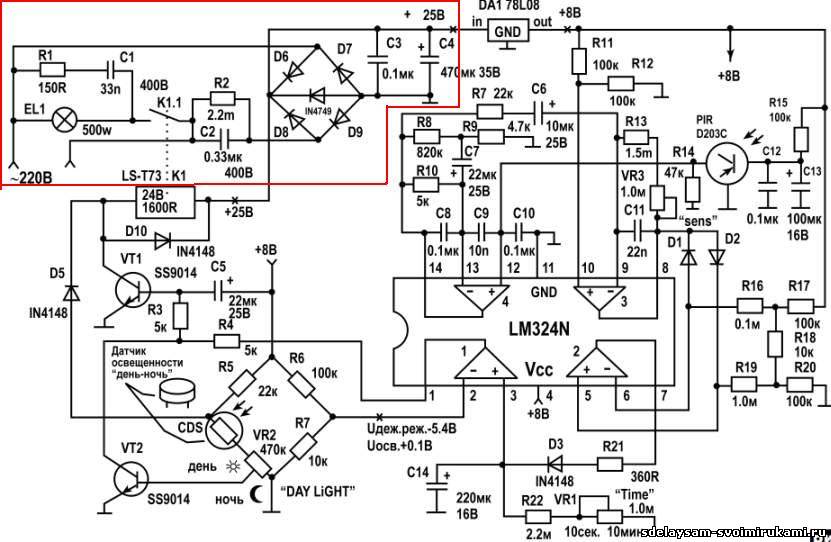

Схема:

c9de0fas-960

При следующих пеерходах освещенности — задержка Т активна.
Если удерживать кнопку, то СИД загорится и будет постоянно гореть,указывая на блокировку. Свет гореть не будет.
Повторное длительное удержание-приведет к отмене блокировки и СИД моргнет два раза.

Меню установок.

1. Нажимаем кнопку и включаем зажигание. Когда СИД начнет моргать, бросаем кнопку и ждем когда он мигнет пять раз.
2. Все, мы вошли в установку. Начинаем ждать, когда начнет темнеть и уровень освещенности достигнет уровня, при котором нам захочется отключить свет.

3. Нажимаем кнопку, долго держим, СИД моргнет два раза.
4. Ждем когда еще немного стемнеет(минут 10-15),до уровня,когда нам покажется,что свет уже надо точно включить…
5. Нажимаем кнопку(короткое нажатие)СИД моргнет один раз.
(Если вы перепутаете местами эти значения-СИД моргнет пять раз,указывая на ошибку)
Повторите все с начала.Если это так…

В меню можно находится сколько угодно долго. А можно ради каждого пункта войти отдельно в меню, чтобы не ждать с включенным зажиганием.

6. Настройки сохраняются при включении зажигания.

a350a72s-960

Плата с одной стороны:

5ade0fas-960

Сторона 2.

d6de0fas-960

Файлы схемы — скачать.

Автор: Mail1977
